Metallitiivisteiset läppäventtiilit

Mikä on metallitiivisteinen läppäventtiili?

Metallitiivisteisissä läppäventtiileissä läpän ja rungon välinen tiivistepinta on nimensä mukaisesti metallia.

Koska metallitiivisteisten läppäventtiilien paineen- ja varsinkin lämpötilankesto-ominaisuudet ovat selkeästi kumivuorattuja paremmat, ovat myös niiden käyttösovellukset selkeästi laajemmat. Metallitiivisteisen läppäventtiilin ominaisuuksiin voidaan vaikuttaa epäkeskeisyysasteen avulla.

Läppäventtiilin epäkeskeisyys

Epäkeskeisessä läppäventtiilissä läppä kiertää nimensä mukaisesti epäkeskeisesti. Tällä saavutetaan läpän ja tiivisteen väliin korkeampi pintapaine sekä nopea pintapaineen ja kitkan lasku venttiiliä avattaessa. Yksinkertaistettuna epäkeskeisyydellä saavutetaan siis korkeampi tiiviys sekä matalampi avausmomentti. Kolmoisepäkeskeisyydellä saavutetaan merkittävästi korkeampi pintapaine ja tiiveys.

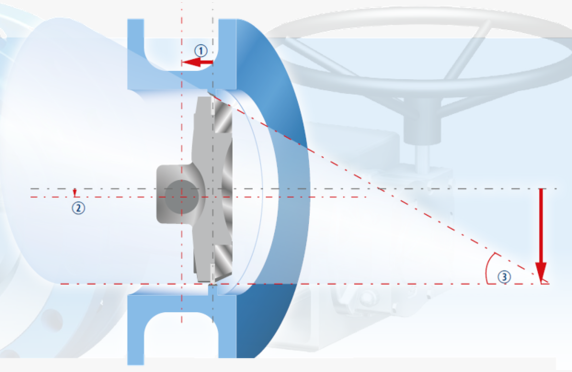

1. Ensimmäinen epäkeskeisyysaste tulee siitä, että akseli on läpän takana.
2. Toinen epäkeskeisyysaste tehdään sijoittamalla akseli sivuun läpän keskilinjalta.
3. Kolmas epäkeskeisyysaste toteutetaan koneistamalla joko läpän tai rungon tiivistepinta epäkeskeisesti. Koneistamalla molemmat saavutetaan em. kitkan lasku.

Epäkeskeisen läppäventtiilin tyypillisiä käyttökohteita ovat: öljyn- ja kaasuntuotanto sekä -jalostus, petrokemianteollisuus, kemianteollisuus, voimalaitokset, kaukolämpö, aurinkolämpövoimalaitokset, sellu- ja paperiteollisuus, terästeollisuus, sokeriteollisuus.

Metallitiivisteisen läppäventtiilin valinta

Autamme käyttökohteen vaatimusten mukaisen läppäventtiilin valinnassa ja mitoituksessa. Asennusvaihtoehdot ovat laippojen väliin asennettava, laipallinen, päätylaippaan asennettava (lug type) tai hitsattava malli. Kolmoisepäkeskeiset läppäventtiilimme ovat vakiona tiiviysluokkaa A, EN 12266-1standardin mukaan.

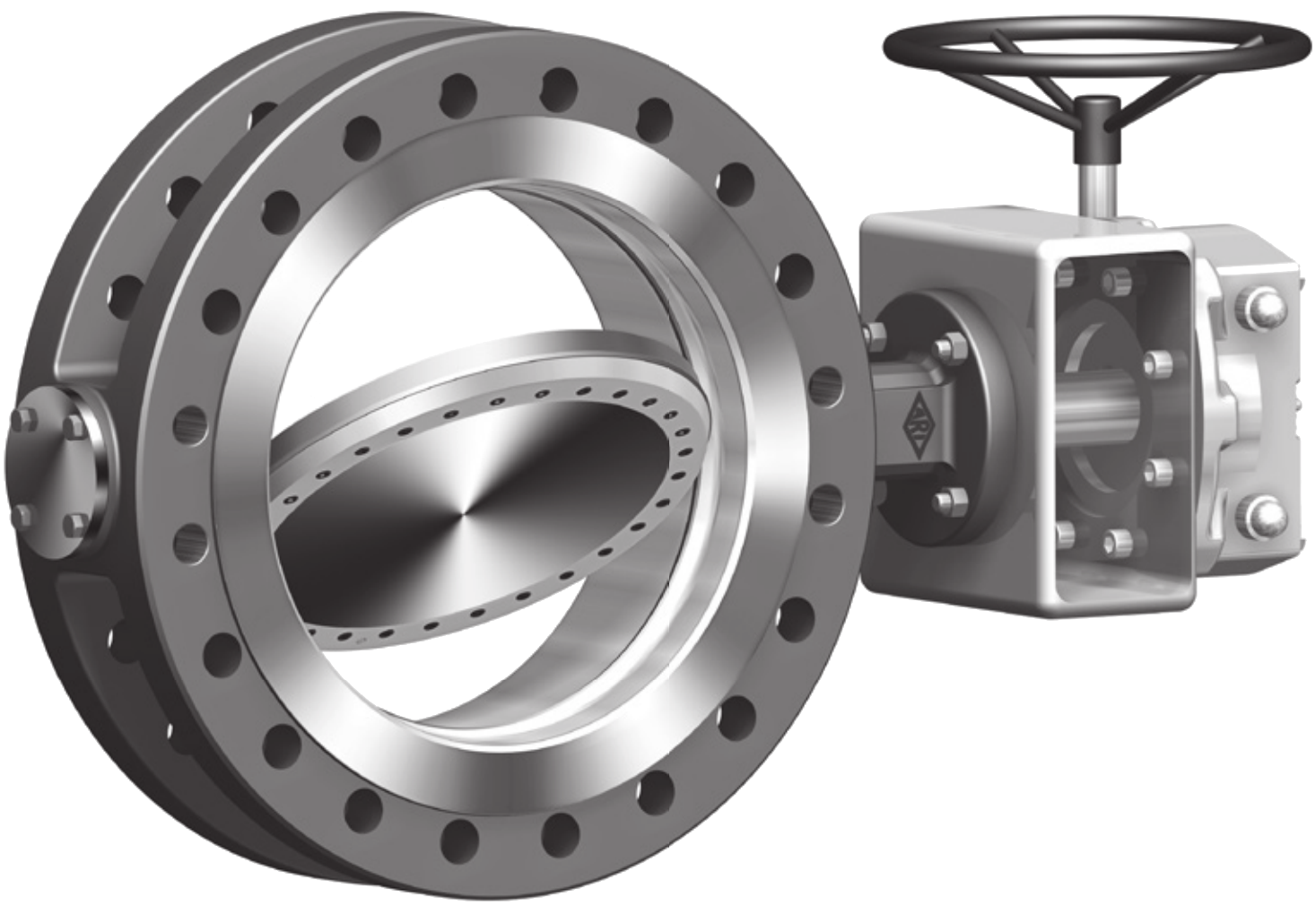

Kauttamme saatavilla olevat ARI-ZETRIX- ja RT Valves -läppäventtiilit voidaan varustaa pneumaattisin tai sähköisin toimilaittein.

Höyrylle, lauhteelle ja prosessiväliaineille

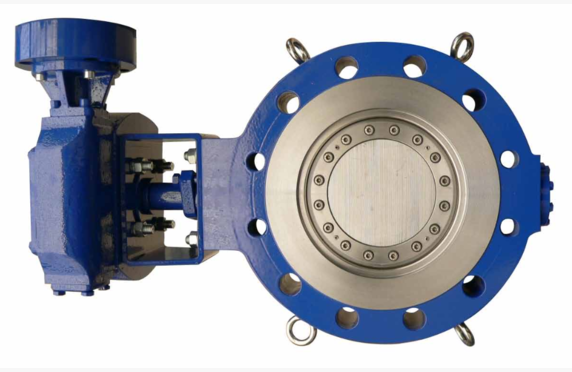

ARI-ZETRIX®, RT ja AG edustavat kolmoisepäkeskeisiä ja Högfors kaksoisepäkeskeisiä venttiileitä. Metallitiivisteinen läppäventtiili ei ole pelkästään auki-kiinni-venttiili, vaan se soveltuu myös erikoisvalmisteisena säätökäyttöön.

Nestemäisille polttoaineille

Polttoainekäyttöön on saatavilla Fire-Safe-venttiilejä, jotka ovat paloturvallisuustestattuja ISO 10497 -standardin tai API 607 -standardin mukaisesti. Ne ovat myös ATEX-luokitettuja.

Karan tiivisteille on saatavilla ISO 15848-1 tai TA-Luft:n mukainen sertifikaatti.

Kryogeenisille väliaineille

Kryogeenilinjoissa käytetään ”high performance” -mallisia eli kolmoisepäkeskeisiä läppäventtiileitä.

Kolmoisepäkeskeinen läppäventtiili toimii vaativissa oloissa yksinkertaisempia läppäventtiileitä paremmin. Suurissa kokoluokissa läppäventtiili on muita venttiilityyppejä kevyempi.

Läppäventtiili voi olla rakenteeltaan päältä avattava eli ”top-entry”, jolloin läppäventtiili asennetaan putkeen hitsaamalla, mutta päällä on luukku huollettavuuden varmistamiseksi.

Saksalaisen HEROSE valmistaa kryogeenisiin olosuhteisiin soveltuvia metallitiivisteisiä kolmoisepäkeskeisiä eli triple-offset-läppäventtiilejä.
