Mikä on paineenalennusventtiili?
Paineenalennusventtiilin tehtävä on pudottaa järjestelmän paine ennalta määritettyyn paineeseen. Omavoimainen paineenalennusventtiili toimii väliaineen avulla. Venttiilin asetuspaineeksi valitaan toisiopuolelle tavoiteltava paine.
Paineenalennusventtiilit soveltuvat höyrylle, nesteille ja kaasuille.
Paineenalennusventtiilin valinta
Autamme käyttökohteen vaatimukset täyttävän paineenalennusventtiilin valinnassa ja mitoituksessa.
Omavoimaiseen paineenalennukseen voidaan soveltaa kahta tekniikkaa.

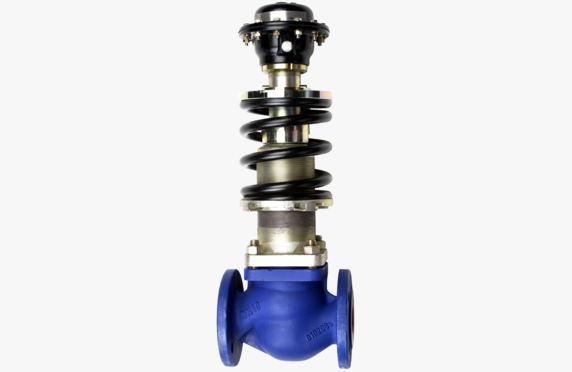

Ensimmäisessä mallissa venttiilin päälle asennetaan kalvotoiminen lautanen, johon tuodaan impulssiputkella paine venttiilin toisiopuolelta. Tällöin venttiili toimii impulssiputkella tulevan paineen ja venttiiliin sisäänrakennetun jousen funktiona. Jousivoima, johon asetuspaine on säädetty, pyrkii avaamaan venttiiliä, kun kalvotoimilaitteesta tuleva paine pyrkii sulkemaan sen. Tällainen toiminta on ARI-Armaturenin ja GESTRAN paineenalennusventtiileissä.
Toisessa, hieman yksinkertaisemmassa mallissa venttiilin avautuminen perustuu ainoastaan venttiilin sisään rakennettuun jousivoimaan ja sisäiseen rakenteeseen. NIEZGODKAN paineenalennusventtiileissä sovelletaan tätä tekniikkaa.
Höyry- ja lauhdekäyttö
Mikäli kyseessä on höyryn paineenalennusasema, pitää huomioida paineenalennuksen jälkeinen paisuntahöyry ja kasvattaa putkikokoa. Annamme mielellämme ohjeita putkiston mitoitukseen ja virtausnopeuksien hallintaan.
Suuriin höyryn paineenalennusasemiin voidaan asentaa paineenalennusventtiilin rinnalle mikroturbiini, jolloin paineenalennuksesta saadaan energiaa talteen.
