Paineluokat: PN 6-320
Materiaalit: AISI316, PVC, PP, PVDF
Uimurimateriaalit: titaani, haponkestävä teräs, muovi
Mitta-alue: 5000 mm/osa max., pidemmät tehdään useasta osasta
Väliaineen lämpötila: -50 °C…400 °C
Näyttö: mekaaninen ja/tai sähköinen
Hälytysrajat: aseteltavat reed-releet
Muuta: varustettavissa reed-relevastusketjua käyttävällä analogilähettimellä
Muut nimitykset: level indicator
Pinnanosoittimen avulla nähdään visuaalisesti, millä korkeudella pinta on säiliössä tai höyrykattilan sisällä. Vaikka höyrykattiloissa onkin automatisoitu pinnanvalvonta kuivakeittosuojineen, niin laki edellyttää myös visuaalisen pintanäytön.
Autamme käyttökohteen vaatimusten mukaisen pinnanosoittimen valinnassa. Alla on neljä erilaista mallia: lasiputkiosoitin, heijastusosoitin, läpivalaistu osoitin ja magneettinen osoitin.
Matalapaineisissa säiliöissä on edullisinta käyttää yksinkertaista lasiputkiosoitinta.

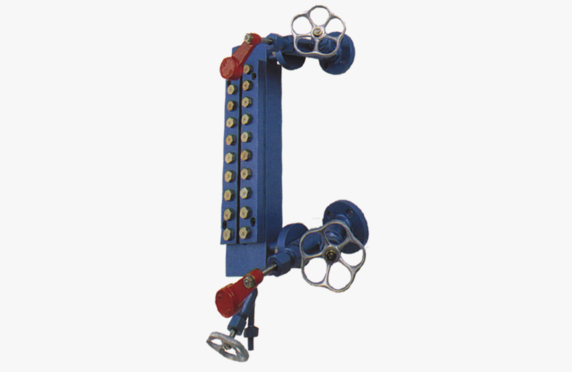

Mikäli paineet ovat suuremmat, suosittelemme vankkarakenteista heijastusosoitinta.
Näissä molemmissa malleissa nesteen pinta voidaan nähdä osoittimessa olevasta läpinäkyvästä mittausosasta.
Lasiputki-, heijastus- ja läpivalaistut osoittimet on varustettu sulkuventtiilein, joissa optiona ovat turvakuulat lasirikon varalta. Liitännät ovat laipoin tai hitsauspäin.
Läpivalaistussa pinnanosoittimessa lisätään valo pinnanosoittimen taakse, mikä helpottaa pinnan lukemista.

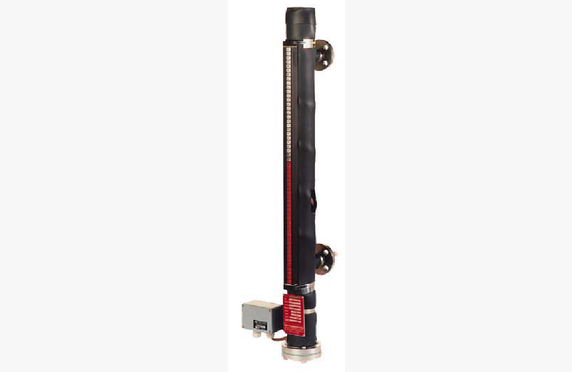

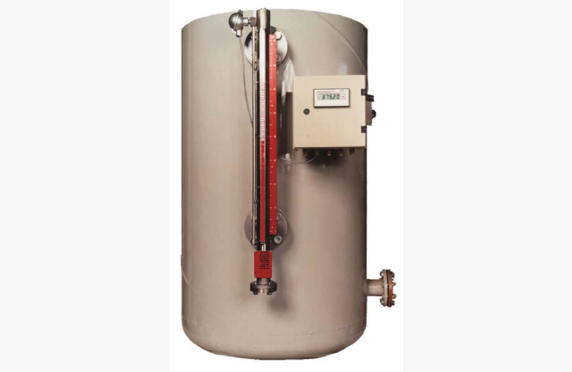

Magneettivälitteisessä pinnanosoittimessa koho liikkuu haponkestävän/muovisen putken sisällä pinnan mukana. Kohossa oleva magneetti kääntää pinnanosoittimen päällä olevia lamelleja. Saatavilla ovat myös eristetty sekä eristetty ja saattolämmitetty malli.
Magneettisen pinnanosoittimen etuna on sen selkeä visuaalisuus. Lamellit ovat joko selkeän valkoisia tai punaisia riippuen pinnan korkeudesta. Perinteisillä pinnanosoittimilla lasiputki likaantuu ajan myötä, jolloin se tulee huoltotyönä uusia.
Magneettivälitteisestä pinnanosoittimesta on helppoa ottaa myös sähköinen kytkintieto tai mA-signaali järjestelmiin. Saatavilla myös ATEX-luokiteltuna.
