Tekniset tiedot
Muuta: soveltuvat sekä lineaari- että kiertoliikkeelle
Muut nimitykset: kalvotoimilaite, pneumatic actuator, rack and pinnion actuator, scotch-yoke actuator
Mikä on pneumaattinen toimilaite?

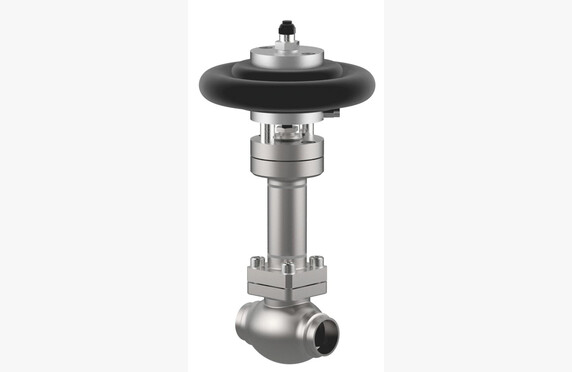

Sulkuventtiili voidaan varustaa toimilaitteella, jolloin venttiilin ohjaus voidaan suorittaa muualta kuin venttiilin välittömästä läheisyydestä. Pneumaattisissa toimilaitteissa paineilma ohjaa toimilaitetta avautumaan tai sulkeutumaan.
Kaksitoimisissa toimilaiteissa paineilma sekä avaa että sulkee venttiilin.
Yksitoimisissa malleissa toiminto voidaan rakentaa niin, että paineilmalla joko avataan tai suljetaan venttiili ja toimilaitteen sisään rakennettu jousi suorittaa päinvastaisen liikkeen, mikäli paineilma häviää.
Pneumaattisen toimilaitteen etuja ovat sen nopea toimintakyky ja tärinän sieto verrattuna sähköisiin toimilaitteisiin.
Pneumaattisen toimilaitteen valinta
Pneumaattiset toimilaitteet jaetaan kääntyväliikkeisiin (90º / 120º) – jotka soveltuvat pallo-, läppä- ja tulppaventtiileihin – sekä lineaariliikkeisiin, jotka puolestaan soveltuvat istukka- ja luistiventtiileihin.

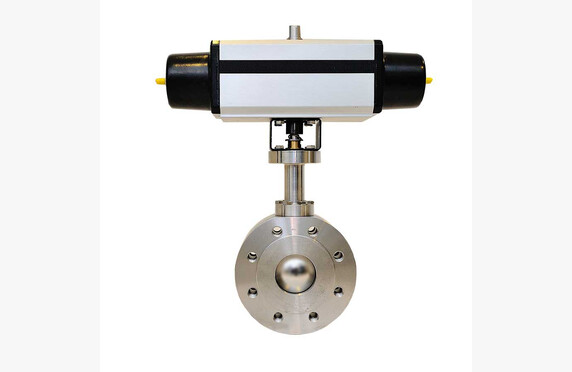

Kääntyväliikkeiset varastomallimme ovat GT (hammasratas) ja RC (scotch-yoke) yksi- ja kaksitoimiset pneumaattiset toimilaitteet. Haluttaessa varustamme venttiilit myös muun merkkisillä toimilaitteilla.

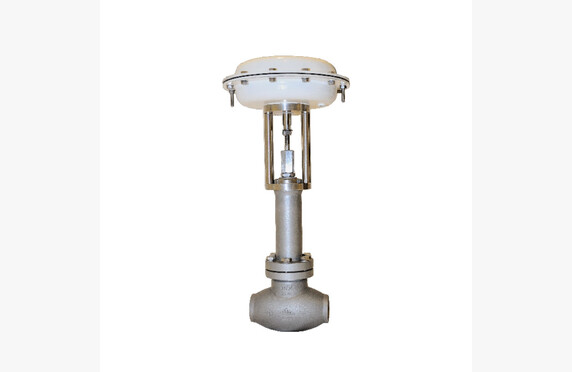

ARI-Armaturen-istukkaventtiileissä käytämme tehtaan omia lineaariliikkeisiä DP-toimilaitteita.
Pneumaattiset toimilaitteet voidaan varustaa erilaisin rajapaketein, asennoittimin ja magneettiventtiilein.
Autamme käyttökohteen vaatimusten mukaisen pneumaattisen toimilaitteen valinnassa. Kysy lisää yhteyshenkilöiltämme.
