Varolaitteet kryogeenisille nesteytetyille kaasuille

Mitä ovat kryogeenisille nesteytetyille kaasuille tarkoitetut varolaitteet?

Kryogeenisiksi väliaineiksi kutsutaan aineita, jotka ovat kylmempiä kuin -90°C. Lähtökohtaisesti näiden väliaineiden varolaitteet ovat vastaavia kuin muiden painelaitteiden, mutta erittäin kylmät olosuhteet asettavat näille varolaitteille omat erikoisominaisuudet.

Mitä tarvitaan kryogeenistä väliainetta sisältävän varastotankin suojaukseen?

Edustamallamme saksaisella Protegolla on oma kattava valmistusohjelma näihin turvalaitteisiin. Laitteisiin, joista Protego puhuu yleisnimityksellä tankkiventtiilit.

Tankkiventtiilit

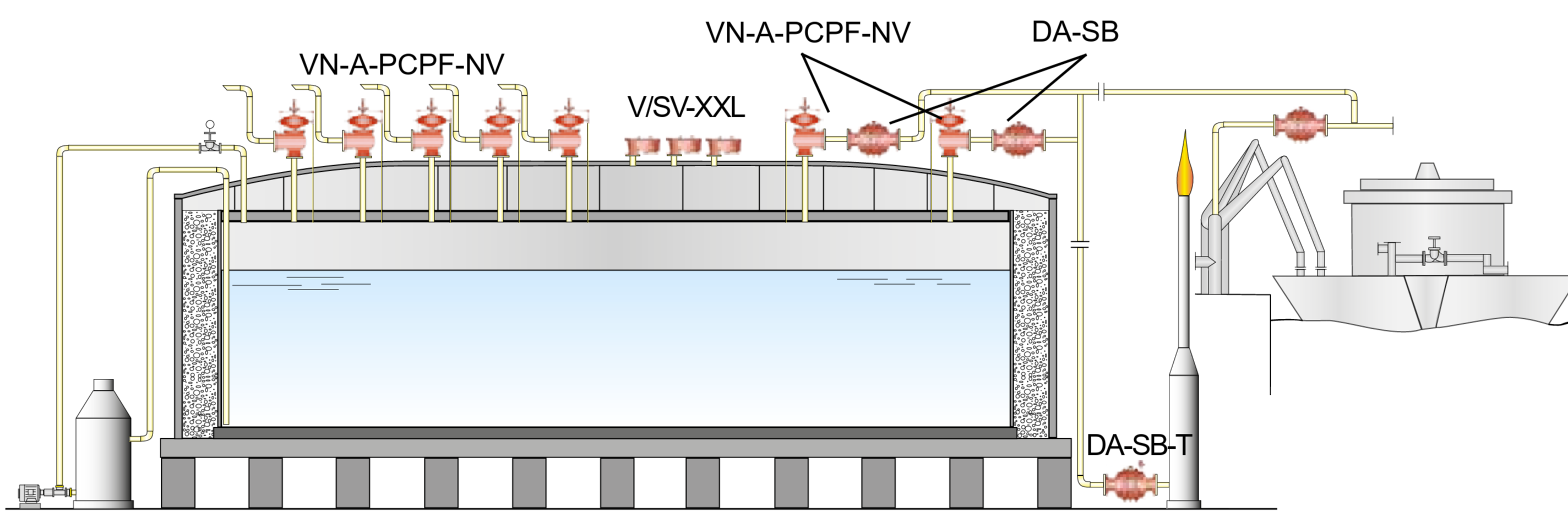

Havainnekuva ammoniakkisäiliön turvalaitteista.

Kuvassa vasemmalla ja oikealla säiliön päällä pilottiohjattu yli-/alipaineventtiili VN-A-PCPF-NV. Pilottiohjaus estämään venttiiliin jäätymisen.

Katso venttiilin toimintaperiaate videosta.

Säiliön oikealla puolella olevat yli-/alipaineventtiilit on suojattu liekinestimillä (DA-SB).

Säiliön päällä on hätävaroventtiili (emergency relief valve) (V/SV), minkä kapasiteetti lasketaan tilanteeseen, että säiliö syttyisi tuleen. Alhaalla on pohjan varoventtiili (SI/DP) sulkemaan pohjaventtiilin automaattisesti, jos tyhjennyslinjaan syntyy jokin vaurio.

Lisäksi Protego valmistaa säiliönsisäisiä varoventtiileitä. PROTEGO SI/FI -venttiili sulkeutuu säiliön sisäpuolelta, joten vuotoa ei pääse syntymään, mikäli säiliön ulkopuolella sijaitseviin sulkumekanismeihin kohdistuisi vaurioita. Venttiilit voidaan myös huoltaa, sillä ainoastaan asennuslaippa on hitsattu säiliöön kiinni. Venttiilin ulkopuoliset osat voidaan vaihtaa tyhjentämättä säiliötä.

Konstruktio on hieman erilainen riippuen nesteytetystä kaasusta (ammoniakki, etyleeni, propyleeni, lng) ja lisätietoa löytyy alla olevasta pdf:stä.

Autamme käyttökohteen vaatimusten mukaisten varolaitteiden valinnassa ja mitoituksessa.
