Teräsvaippaputki
Väliaineet
Höyry ja lauhde
Kryogeeniset väliaineet
Laitevalmistajat
FW-FERNWÄRME-TECHNIK
Tekniset tiedot
Eristys: tyhjiö ja villa tai tyhjiö ja kryogeeli
Muut nimitykset: kaksoisvaippaputki, LNG-siirtoputki, LNG pipe, steel-cased pipe-in-pipe
Mikä on teräsvaippaputki?
Teräsvaippaputki koostuu varsinaisesta tuoteputkesta ja sitä ympäröivästä vaippaputkesta. Asennuksen jälkeen putkien välinen tila alipaineistetaan, jolloin lämmöneristys paranee. Ilmiö perustuu niin sanottuun termospulloefektiin, jossa tyhjiö estää lämmön johtumisen putkien välillä. Tyhjiön lisäksi putkien välitilassa on lämpöeristettä estämässä lämmön siirtymistä säteilemällä.
Tuoteputki on tuettu ulkoputkeen laakerein, jolloin rakenteesta on saatu varsin jäykkä. Putki voidaan upottaa suoraan maahan ilman betonisia putkikaukaloita tai käyttää ylityksissä tavallista pidempää kannakointiväliä.
Teräsvaippaputken valinta
Autamme käyttökohteen vaatimusten mukaisen teräsvaippaputken tiedusteluissa ja hankinnassa. Kysy lisää yhteyshenkilöiltämme.
Höyrylle ja lauhteelle
Perinteisten höyry- ja kaukolämpöputkien haittana ovat niiden suuret lämpöhäviöt pitkillä siirtomatkoilla. FW-Fernwärme-Technik GmbH:n teräsvaippaputkella saavutetaan selkeää energian säästöä. Lämpöhäviöt ovat tavalliseen eristettyyn höyryputkeen verrattuna noin 40-50 % pienemmät.

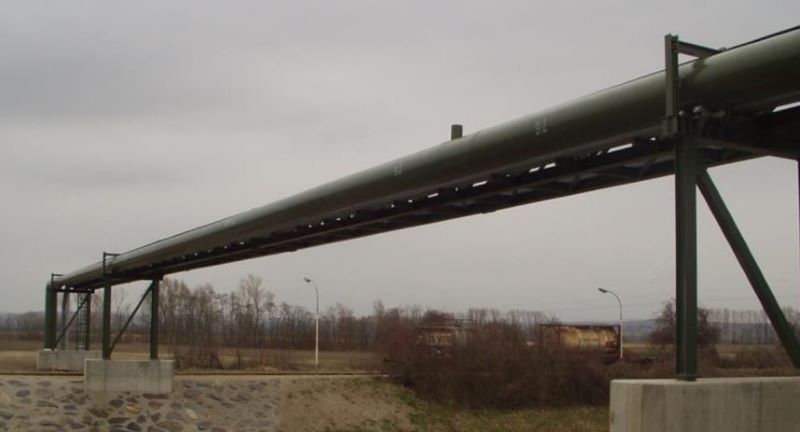

Kryogeenisille väliaineille

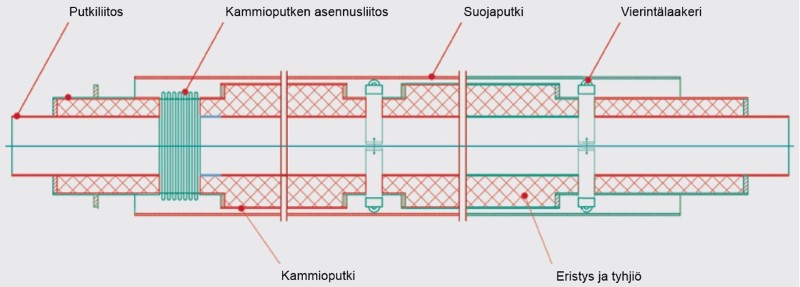

Kryogeenikäyttöön tarkoitettu kolmikerroksinen FW-kammio-teräsvaippaputki koostuu tuoteputkesta, sitä ympäröivästä kammioputkesta sekä suojaputkesta. LNG-putken tuote- ja kammioputki tehdään austeniittisesta ruostumattomasta teräksestä. Näin ei aiheudu kylmätransitiota. Uloimpana suojaputkena käytetään maa-asennuksissa hiiliterästä.
Tyhjiön lisäksi toimivana eristeenä käytetään kuitumattoon sidottua kryogeeliä. Putken avulla voidaan välttää kondenssiongelmat, koska erinomaisen eristyskyvyn vuoksi ulkoputken ulkopinta pysyy verrattain lämpimänä. Lisäksi sisä- ja ulkoputken välissä ei tyhjiön ansiosta ole tiivistyvää vettä, joten eristeet pysyvät aina täysin kuivina.
Sisäputken ja kammioputken välitilassa on eristys. Kammioputki on tuettu suojaputkeen laakeroinnilla, jotta se pääsee lämpölaajenemisen yhteydessä liikkumaan vapaasti.
Lue kattavammin blogistamme Teräsvaippaputken materiaalinvalinnalla säästöjä LNG-siirtoputkistojen rakentamiseen.
Kuuntele myös webinaaritallenne teräsvaippaputken käytöstä LNG-siirtoputkena.
