Venttiilien turvalukitukset

Mikä on venttiilin turvalukitus?

Työturvallisuuteen liittyy olennaisesti prosessin turvallinen operointi. Tilastojen mukaan lukuisat teollisuuslaitosten onnettomuudet johtuvat ns. hanskavirheistä. Operoidaan joko väärää venttiiliä, tai kuvitellaan, että prosessin venttiilit ovat jossain toisessa asennossa kuin ne todellisuudessa ovat.

Tällaisia inhimillisiä operointivirheitä estämään laadittiin Yhdysvalloissa The Occupational Safety and Health Administrationin (OSHA) luoma ohjelma (The Control of Hazardous Energy Source Standard), joka toimii kansainvälisenä standardina onnettomuusriskien hallinnalle. Ohjelmasta on Suomeenkin tullut käyttökelpoinen käsite Lockout/Tagout, mikä yksinkertaisuudessaan tarkoittaa energian syötön erottamista luotettavalla tavalla (Lockout) ja erottamisen merkitsemisestä (Tagout).

Yksinkertaisimmillaan väärä operointi voidaan yrittää estää ”ei saa kääntää”- kyltillä, tai sitomalla venttiiliin jokin operointia estävä, tai vähintään hidastava, naru tai muu viritelmä. Turvalukituksesta puhutaan kuitenkin vasta kun operointi on estetty jonkin tyyppisellä lukolla. Tällä sivustolla esittelemme eri vaihtoehdot turvalukituksen tekemiseen, aina yksinkertaisista ketjulukoista edistyneisiin Interlock-turvalukituksiin, joilla voidaan luoda myös usean venttiilin operointijärjestyksiä, sekvenssejä.

Venttiilin turvalukituksen valinta

Oheinen vuokaavio auttaa määrittelemään tarvitaanko kohteeseen ylipäätään lukitusta, ja jas tarvitaan, niin millainen. Esimerkiksi, jos kyseessä on varolaite, vaikkapa tuplannettu varoventtiili, niin Tukes on määritellyt, ettei ketjulukko poista inhimillistä operointivirhettä, vaan kohteessa tulee olla Interlock- sekvenssi. Samoin on, mikäli on tärkeää, että venttiili on operoinnin jälkeen varmasti 100% auki tai kiinniasennossa.

Sekvenssillä tarkoitetaan, että kohteessa operoidaan useita venttiileitä suunnitellusti peräjälkeen. Näissäkin tapauksissa Interlock- turvalukitus poistaa ”hanskavirheet”.

Blogissa Venttiilien turvalukitusmahdollisuudet avataan hieman tarkemmin näiden eri lukkovaihtoehtojen eroja. Avaintenhallintajärjestelmän mahdollisuuksista puolestaan kerrotaan erillisessä blogissa.

Yksinkertaiset turvalukot

Erilaiset lukittavat vaijerilukot tai käsipyörien lukittavat suojakuoret on yksinkertaisia ja edullisia tapoja suorittaa venttiilien LOTO (Lockout/Tagout) turvalukitus. Lockout/Tagout tarkoittaa energian syötön erottamista luotettavalla tavalla (Lockout) ja erottamisen merkitsemisestä (Tagout).

Vaijerilukosta käsipyörän ja -kahvan suojakuoreen

Lockout/Tagout (LOTO) lukitus voidaan luoda sitomalla venttiilin käsipyörä vaijerilla niin, että sen operointi on mahdotonta. Yksinkertaisimmillaan se voidaan toteuttaa teollisuuskäyttöön suunnitelluilla CarSeal siteillä, jotka noudattavat nippusiteen toimintaperiaatetta ja ovat täten kertakäyttöisiä.

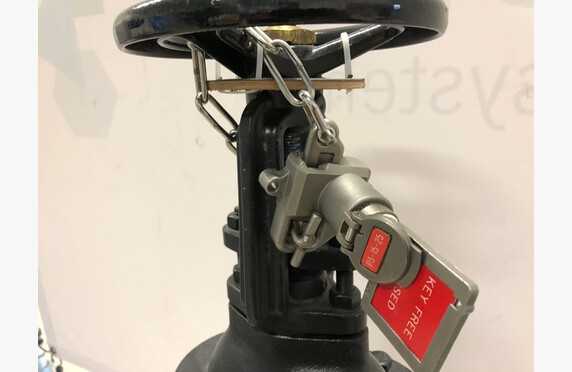

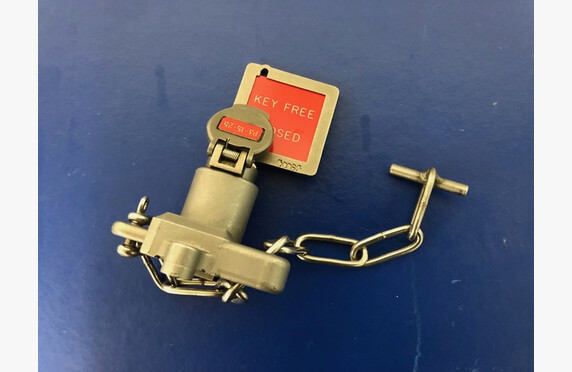

Kehittyneempi versio ovat erilaiset vaijerilukot, jotka kiinnitetään mekaanisella avainlukolla. Vaijerit voivat olla joko kiinteämittaisia tai säädettäviä. Yhteen vaijeriin on mahdollista kiinnittää useampi lukko, jotka voidaan esimerkiksi värikoodata, jolloin saavutetaan varmistus, missä lukitus on esimerkiksi kahden tai useamman henkilön takana. Avaimet voidaan personoida niin, että tietyllä osastolla tai vaikka yhdellä henkilöllä on oma lukko, millä hän tekee lukituksen ja on myös ainoa, joka lukituksen voi poistaa.

Mahdollisuuden avainten koodausten suhteen ovat rajoittamattomat.

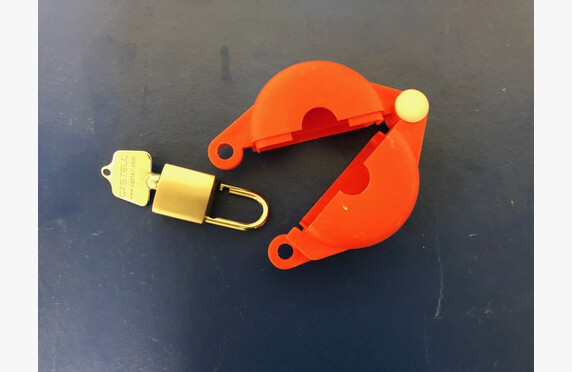

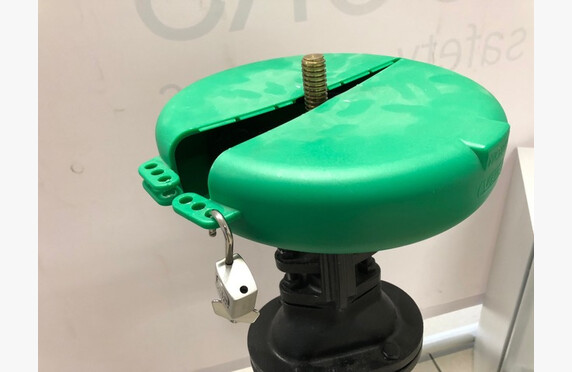

Toinen vaihtoehto lukituksen suorittamiseen on estää venttiilin operointi suojaamalla ja mekaanisesti lukitsemalla käsipyörä tai käsikahva suojakuorella. Avainjärjestelmä toimii tässä tapauksessa samoin kuin ketjulukoissa.

Paitsi venttiileitä, mekaanisilla lukituksilla voidaan lukita mitä erilaisimpia kohteita, kuten sähköjärjestelmiä.

Avainten ja lukkojen hallintaan ohjelmistostamme löytyvät erilaiset säilytyskaapit. LOTO-järjestelmän olennainen osa on lukitusten yhteydessä (Lock out) suoritettava merkitseminen (Tag out), jotta kohteeseen saapuvat henkilöt havainnoivat ja ymmärtävät, että osa prosessista on tarkoituksella erotettu pois normaalioperoinnista.

Myös nämä merkitsemistarvikkeet löytyvät tuotevalikoimastamme.

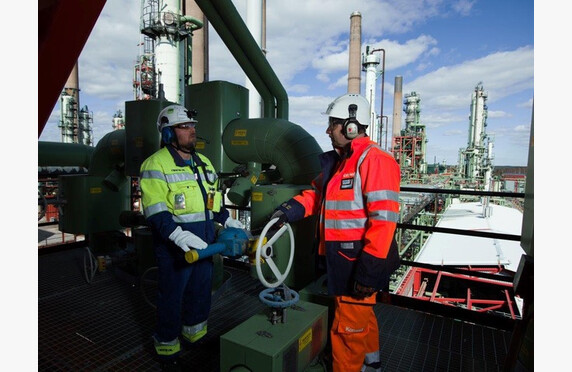

Interlock- turvalukitukset

Astetta edistyksellisempi tapa suorittaa venttiilin lukitus on Interlock. Se eliminoi manuaalisen operoinnin riskit pakottaen operoinnin ennalta suunniteltuun järjestykseen ja takaa näin sekä prosessin että työntekijän turvallisuuden. Interlock-turvalukituksen valmistuksesta vastaa prosessien turvalaitteita valmistava Sofis.

Miten venttiilin turvalukitus toimii?

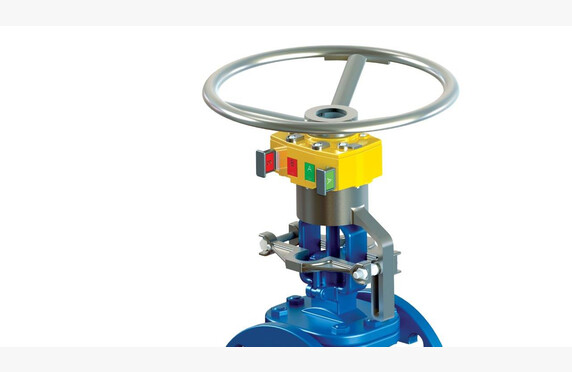

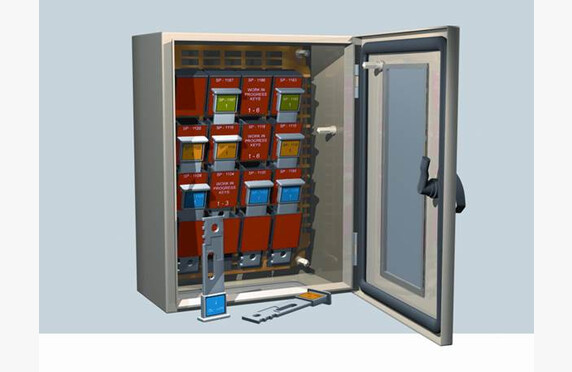

Turvalukituksessa joko olemassa olevan tai uuden venttiilin päälle asennetaan lukkolaite, joka toimii erillisellä avaimella. Avainta säilytetään tyypillisesti tuotantolaitoksen valvomossa erillisessä avainkaapissa. Ilman avainta olevaa turvalukkoa ei voida operoida.

Turvalukkojen avaimet tyypillisesti merkitään sekä tekstitunnuksin että värikoodein. Värikoodi kertoo yhdellä silmäyksellä, onko prosessissa olevat venttiilit oletusasennossa vai poikkeusasennossa.

Avainhallintajärjestelmä on mahdollista jopa automatisoida. Siitä kerrotaan tarkemmin blogipostauksessamme.

Katso lukkolaitteen toiminta ja esimerkki värikoodauksesta tästä videosta.

Myös järjestelmien lukitusmahdollisuudet – sekvenssit

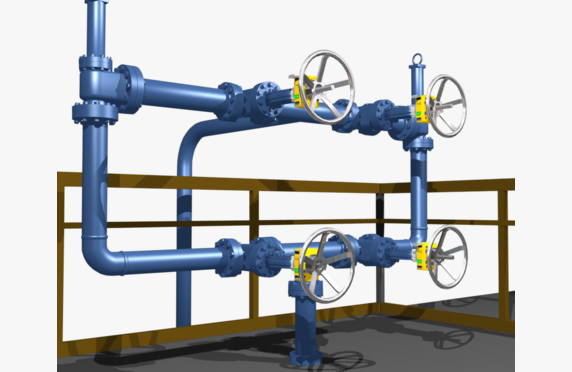

Operointi prosesseissa on varsin usein sellaista, että joudutaan operoimaan useita venttiileitä peräkkäin. Etenkin tässä tilanteessa ollaan interlock turvalukkojen vahvuusaluueella. Mainittakoon tässä, että esimerkiksi TUKES on alkanut edellyttää, että säiliöissä, joissa on useampi varoventtiili, on varmistettava, ettei kaikki varolaitteet ole vahingossa suljettuna yhtä aikaa. Interlock lukkosysteemillä varmistaminen saadaan tehtyä helposti.

Katso videosta sekvenssiesimerkki.

Asennus olemassa oleviin venttiileihin

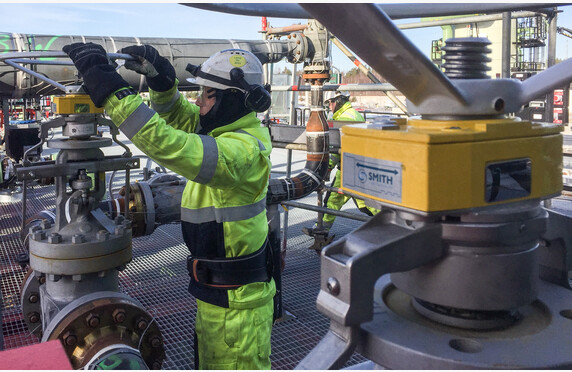

Interlock turvalukitus sopii kaikkiin venttiilimalleihin – mukaan lukien toimilaiteohjatut venttiilit – ja nimelliskokoihin. Se on helppo asentaa myös jälkikäteen. Tässä tapauksessa asentajamme tulevat mitoittamaan vanhan venttiilin karanpäämittatiedot, joiden mukaan tehdas valmistaa adapterikappaleen lukkolaitteen ja venttiilin väliin. Asennustiimimme on käynyt tehtaan virallisen koulutuksen, joten turvalukkojen asennus ja viritys hoituu helposti.

Olemme pitäneet interlock-turvalukoista myös webinaarin, jonka voit katsoa alta.
