LNG-tankkausasemat

LNG-tankkausasemat soveltuvat nestemäisen maakaasun tankkaamiseen erilaisiin kuorma- ja säiliöautoihin sekä muihin kuljetusvälineisiin. Tankkausasemien toteutuksessa voidaan ottaa monipuolisesti huomioon käyttöpaikan asettamat vaatimukset. Esimerkiksi tankit voidaan sijoittaa pysty- tai vaakatasoon.



Mono-tankkausasema

LNG-tankkausasema

Mono-tankkausasema on tarkoitettu LNG:n tankkaamiseen kuorma- ja säiliöautoihin. Siihen kuuluvat tyypillisesti:

  • LNG-säiliö
  • Matalapainepumppausyksikkö
  • Saturaatiohaihdutin
  • LNG-tankkauslaite
  • Sähköinen ohjauslaatikko



Yhdistelmätankkausasema

LNG-yhdistelmätankkausasema

Tämä ratkaisu sopii LNG:n ja L-CNG:n (paineistettu nestemäinen maakaasu) tankkaamiseen erilaisiin kuorma- ja säiliöautoihin. Yhdistelmätankkausasemaan kuuluvat:

  • LNG-säiliö
  • Matalapainepumppuyksikkö (LNG)
  • Saturaatiohaihdutin (LNG)
  • LNG-tankkauslaite (LNG)
  • Korkeapainepumppuyksikkö (L-CNG)
  • Korkeapainehaihdutin (L-CNG)
  • Korkeapainesäiliöt (L-CNG)
  • L-CNG-tankkauslaite (L-CNG)
  • Sähköinen ohjauslaite
  • L-CNG (Liquefied-Compressed Natural Gas) on maakaasua, joka varastoidaan asemalla LNG:nä. Ennen autoihin tankkaamista se muutetaan CNG:ksi.

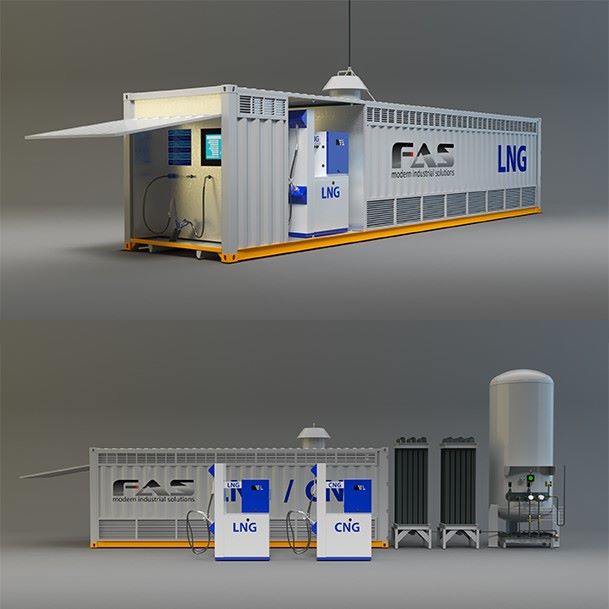

Modulaarinen tankkausasema kontissa

modulaarinen LNG-tankkausasema

Konttiin sijoitettava modulaarinen tankkausasema kasataan valmiiksi tehtaalla. Paketti sisältää kaikki LNG:n varastointiin ja tankkaamiseen tarvittavat komponentit sekä automaattisen valvonnan tuotantoprosessia varten. Mukana tulevan säiliön enimmäiskoko on 20 m3, mutta tankkausaseman yhteyteen voidaan haluttaessa asentaa erillisiä lisäsäiliöitä.

Modulaarinen tankkausasema on suunniteltu seuraavia käyttötapoja silmällä pitäen:

  • LNG:n vastaanotto ja varastointi
  • LNG:n paineen kasvattaminen 5 baarista 8 baariin
  • LNG-säiliöautojen tankkaus

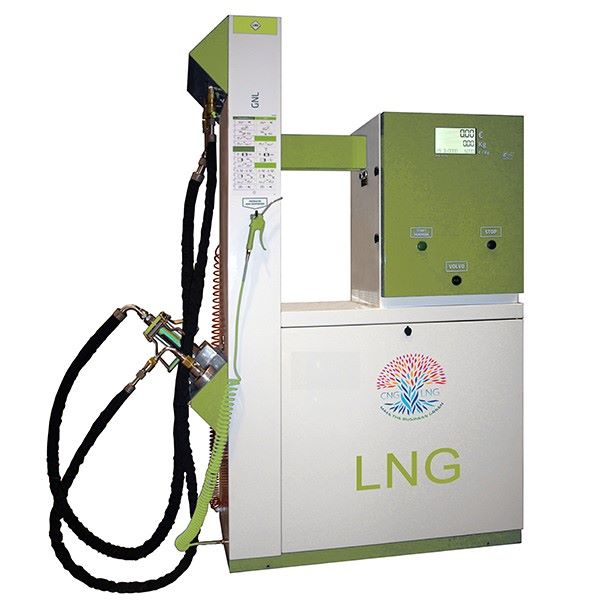

LNG-tankkauspumppu

LNG-tankkauspumppu

LNG 8 baarin paineella:

  • -130°C (keskiarvo)
  • Enimmäisvirtaama: 100 kg/min
  • Virtausmittari, OIML R81 & R117-1 -sertifikaatit, Nestetytetyn maakaasun virhemarginaali 0,35% / höyrystyneen maakaasun virhemarginaali 0,35%
  • Modbus-yhteys – PC, EAS1-protokolla
  • SPS Modbus -loki vikatietojen tallennusta ja tarkastelua varten
  • Näyttö, jossa tiedot muodossa ( _____/kg), massa (kg) ja hinta (_____)
  • Tallenustilaa 150 täytön and 250 virheen tiedoille
  • Jännite 230 V AC, 50 Hz, 300 W, suojalasi IP54
  • Kotelo ruostumatonta terästä – maadoitettu ja maalattu
  • Automaattinen jäädytys, täyttö ja prosessin ohitustilanne sekä hätäkatkaisin
  • Tankkauspaineen ja -lämpötilan mittaus
  • ½” täyttöletku, jossa putkirikkosuoja ja palosuoja
  • ½” paluuletku, jossa putkirikkosuoja ja palosuoja
  • JC Carter- tai Macrotech-tankkaussuutin
  • Maadoitusliitin



Kysy lisää LNG-tankkausasemista yhteyshenkilöiltämme.
