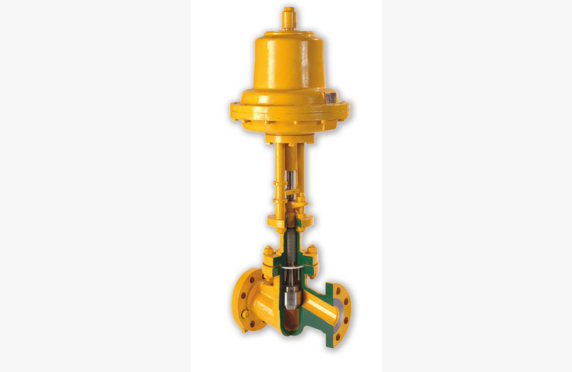

Toimilaitteellisia istukkaventtiileitä voidaan käyttää sekä säätöventtiileinä että sulkuventtiileinä. Venttiiliin asennetaan toimilaite, jolloin venttiilin ohjaus voidaan suorittaa muualla kuin venttiilin välittömässä läheisyydessä.
Toimilaitteellisen istukkaventtiilin valinta
Kaikki istukkaventtiilimme ovat saatavissa toimilaittein varustettuna. Autamme sopivan venttiilin sekä toimilaitteen valinnassa ja mitoituksessa käyttökohteen vaatimukset huomioiden.
Toimilaitteelliset sulkuventtiilit
Perusmallina toimii poksitiivisteinen sulkuventtiili, mutta tapauskohtaisesti – esimerkiksi termoöljysovelluksiin tai myrkyllisille väliaineille – voidaan käyttää paljetiivisteisia toimilaitteellisia sulkuventtiileitä.
Hätäsulkukäyttöön on olemassa hätäsulkuventtiileitä, jotka häiriötilanteessa sulkevat putkilinjan nopeasti ja tiiviisti. Linjan häiriötilanteisiin on olemassa hätäsulkuventtiileitä, joilla putkilinja saadaan suljettua tiiviisti alle sekunnissa. Näin suojataan koko järjestelmää vahingoilta ja mahdollisilta vaaratilanteilta.
Toimilaitteelliset säätöventtiilit
Tuoteohjelmamme kattaa laajan valikoiman 2- ja 3-tiesäätöventtiileitä eri käyttötarkoituksiin. Kaksitieventtiilit ovat saatavissa lineaarisella tai tasaprosenttisella säätökäyrällä. Kolmitiemallisena venttiilejä voidaan soveltaa joko sekoitus- tai jakokäyttöön ja ne ovat saatavana sisäänrakennetulla, säädettävällä minimikierrolla esim. kattilan syöttövesiventtiileiksi.
Mitoitamme venttiilit ARI-myValve mitoitusohjelmalla. Tällöin tarkistamme venttiilin kapasiteetin riittävyyden sekä myös sen, ettei venttiiliä ole ylimitoitettu, virtausnopeudet venttiilin sisällä sekä paineensäädöstä aiheutuvan äänitason. ARI-venttiilit on mahdollista varustaa erilaisilla reikäkeiloilla, jolloin venttiilin melutasoa voidaan alentaa huomattavasti. 470-sarjan venttiilissä istukan ja keilan vaihto on mahdollista tehdä myös jälkikäteen, jolloin venttiilin KVS-arvoa voidaan muuttaa muuttuneiden prosessiolosuhteiden mukaisesti.
Toimilaitteet pneumaattisina tai sähköisinä
Venttiilit voidaan varustaa pneumaattisilla tai sähköisillä toimilaitteilla. Pneumaattinen toimilaite on pääsääntöisesti nopeampi ja pitkäikäisempi kuin sähköinen toimilaite. Sähkötoimilaitteisiin voidaan liittää turvalaite, joka sulkee venttiilin sähkökatkon aikana.
ARI-Armaturenin oma PREMIO-toimilaite on mitoitettu niin, että sen antama voima vastaa tarkasti ARI:n venttiilin vaatimaa voimaa. Tästä saadaan myös selkeää hintaetua.
Istukkamallisissa venttiileissä käytämme pääasiassa tehtaan omia toimilaitteita, jolloin voimme mitoittaa juuri oikean kokoisen toimilaitteen kullekin venttiilityypille, mutta voimme toimittaa venttiilin myös muiden valmistajien toimilaitteilla, kuten AUMA, BERNAD tai ROTORK.
Asennoittimet ja rajakytkimet ovat saatavissa lisävarusteena.
Kuuntele Ari Armaturenin YouTube-tallenne Ari Premio 2G plussan virityksestä/käyttöönotosta (How to: Functions and settings of the ARI-PREMIO Plus 2G actuator)
