Läppäventtiilit

Läppäventtiileissä (eng. butterfly valve) virtausta hallitaan kääntyvän läpän avulla. Läppäventtiilit voivat olla rakennepituudeltaan todella lyhyitä laippojen väliin asennettavia tai vaihtoehtoisesti pidempiä laipallisia malleja. Suuremmissa kokoluokissa läppäventtiilit ovat matalan rakenteensa ansiosta luisti-, istukka- ja palloventtiilejä kevyempiä. Neljänneskiertoisina venttiilit ovat nopeita sulkea.

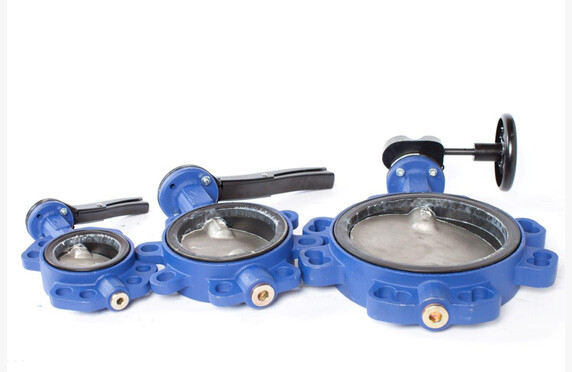

Läppäventtiileitä on keskeisiä, kaksois- ja kolmoisepäkeskeisiä. Keskeisyydellä tarkoitetaan läpän kääntymisakselin suhdetta läpän tiivistepinnan keskipisteeseen. Keskeiset läppäventtiilit ovat kumivuorattuja, jolloin kumin joustavuus tekee venttiilistä tiiviin ja käytettävän.

Vaarattomille nesteille - esimerkiksi vesilinjoissa - käytetään tyypillisesti kumivuorattuja läppäventtiileitä. Syövyttäville väliaineille suositellaan teflonvuorattuja läppäventtiileitä. Kaasujen ja polttoaineiden kanssa käytetään metallitiivisteisiä epäkeskeisiä läppäventtiilejä. Paras ratkaisu on metallitiivisteinen kolmoisepäkeskeinen eli ns. "high permormance" -läppäventtiili.

Läppäventtiilit soveltuvat jopa höyrylle, kun nimelliskoot ovat verraten suuria ja paineet suhteellisen alhaisia. Koska kumivuoratun läppäventtiilin lämmönkestävyys on kuitenkin vain reilu sata astetta, näissä sovelluksissa suosittelemme käytettävän metallitiivisteistä läppäventtiiliä.

Ohjelmasta löytyvät sekä DIN- että ASME-luokituksen mukaiset venttiilit.

Läppäventtiilit ovat saatavana sekä pneumaattisin että sähköisin toimilaittein.
